项目名称:19英寸工业平板电脑在电力SCADA系统中的应用

地点:

行业:

面积:

相关产品:

项目说明:

案例介绍/ case

       系统概述

       SCADA(Supervisory Control And Data Acquisition)系统,即数据采集与监视控制系统。SCADA系统是以工业计算机为基础的DCS与电力自动化监控系统;它应用领域很广,可以应用于电力、冶金、石油、化工、燃气、铁路等领域的数据采集与监视控制以及过程控制等诸多领域。

       在电力系统中,SCADA系统应用最为广泛,技术发展也最为成熟。它在远动系统中占重要地位,可以对现场的运行设备进行监视和控制,以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能,即我们所知的"四遥"功能.RTU(远程终端单元),FTU(馈线终端单元)是它的重要组成部分。在现今的变电站综合自动化建设中起了相当重要的作用。

       系统说明

       SCADA系统是以工业计算机为基础的生产过程控制与调度自动化系统。它可以对现场的运行设备进行监视和控制。

由于各个应用领域对SCADA的要求不同,所以不同应用领域的SCADA系统发展也不完全相同。

SCADA系统在电力系统中的应用最为广泛,技术发展也最为成熟。它作为能量管理系统(EMS系统)的一个最主要的子系统,有着信息完整、提高效率、正确掌握系统运行状态、加快决策、能帮助快速诊断出系统故障状态等优势,现已经成为电力调度不可缺少的工具。它对提高电网运行的可靠性、安全性与经济效益,减轻调度员,实现电力调度自动化与现代化,提高调度的效率和水平方面有着不可替代的作用。

SCADA在铁道电气化远动系统上的应用较早,在保证电气化铁路的安全可靠供电,提高铁路运输的调度管理水平起到了很大的作用。在铁道电气化SCADA系统的发展过程中,随着工业计算机技术的不断发展,不同时期有不同的产品,同时我国也从国外引进了大量的SCADA产品与设备,这些都带动了铁道电气化远动系统向更高的目标发展。


       体系结构

       硬件

       通常SCADA系统分为两个层面,即客户/服务器体系结构。服务器与硬件设备通信,进行数据处理和运算。通常,工业平板电脑的触摸功能用于人机交互,如用文字、动画显示现场的状态,并可以对现场的开关、阀门进行操作。还有一种“超远程客户”,它可以通过工控机的有线或者无线通信功能,通过Web发布在Internet上进行监控。硬件设备(如PLC或者工业平板电脑)一般既可以通过点到点方式连接,也可以以总线方式连接到服务器上。点到点连接一般通过串口(RS232),总线方式可以是RS485,以太网等连接方式。

       软件

       SCADA由很多任务组成,每个任务完成特定的功能。位于一个或多个机器上的服务器负责数据采集,数据处理(如量程转换、滤波、报警检查、计算、事件记录、历史存储、执行用户脚本等)。服务器间可以相互通讯。有些系统将服务器进一步单独划分成若干专门服务器,如报警服务器,记录服务器,历史服务器,登录服务器等。各服务器逻辑上作为统一整体,但物理上可能放置在不同的机器上。分类划分的好处是可以将多个服务器的各种数据统一管理、分工协作,缺点是效率低,局部故障可能影响整个系统。

       通信

       以工业计算机或者工业服务器为基础,SCADA系统中的通信分为内部通信、与I/O设备通信、和外界通信。客户与服务器间以及服务器与服务器间一般有三种通信形式,请求式,订阅式与广播式。设备驱动程序与I/O设备通讯一般采用请求式,大多数设备都支持这种通讯方式,当然也有的设备支持主动发送方式。SCADA通过多种方式与外界通信。如OPC,一般都会提供OPC客户端,用来与设备厂家提供的OPC服务器进行通讯。因为OPC有微软内定的标准,所以OPC客户端无需修改就可以与各家提供的OPC服务器进行通讯。


       产品概述

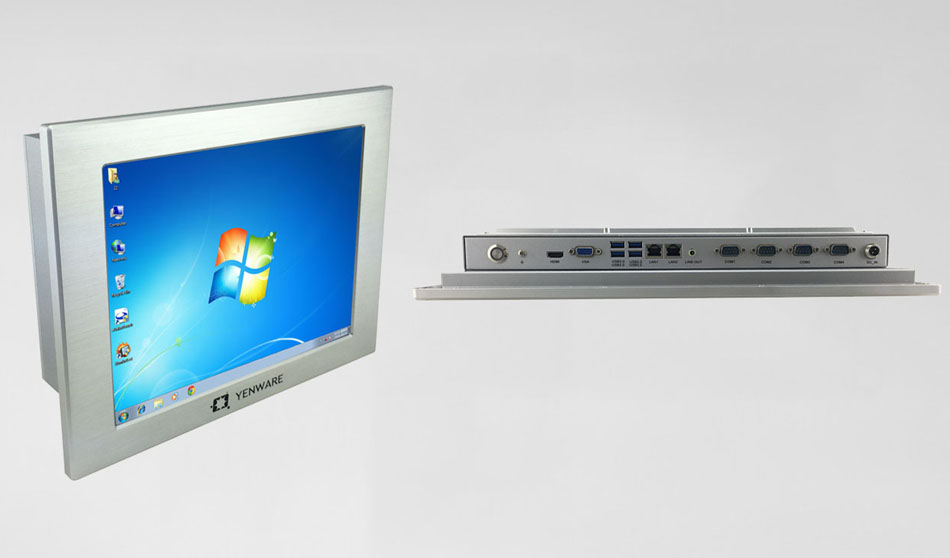

       PPC-1900J 是研为科技将其在十余年间积累的工业自动化、信息化的经验与前沿IT技术相结合而研发的工业平板电脑产品。该系列产品面向通用监控组态软件市场,主要为电力SCADA系统和燃气SCADA系统提供稳定性强、故障率低、高性能和性价比高的硬件平台支持。作为工业自动化系统中的基础硬件平台,可以为各类SCADA系统提供工业计算机硬件解决方案。最新产品完全支持微软的32/64位Windows 7和Windows Server 2008操作系统,以及OFFICE软件、软件运行框架和环境和常见的数据库系统(MSSQL和MYSQL)。全系列产品均配备了英特尔千兆网络接口和内置MINI-PCIE接口用以安装高速WIFI模块,在保证数据告诉传输的同时,也同时保证了数据的及时性。整体铝合金无风扇密闭设计工艺,在保证系统稳定性的前提下,既增加了产品的灵活性和美观度,同时又提高了使用的便捷性,使您能够快速构建基础工业监控系统。

工业平板电脑

工业平板电脑

       产品要求

       1.操作系统: Microsoft Windows 7 x64。

       2.运行软件: Visual Bisic 6.0, Microsoft Office 2010, SQL server。

       3.显示要求: 17英寸或19英寸工业级电阻式触摸屏。

       4.接口要求:

       4.1 串行接口:需要4个RS232串行接口连接其他设备(至少一个RS422/RS485接口)。

       4.2 USB接口:需要2~3个USB3.0高速传输接口。

       4.3 网络接口:需要两个千兆以太网接口。

       4.4 无线网络:支持Intel 300Mbps WIFI通信模块,配置两个高灵敏度天线。

       5.存储要求:需要配置至少1TB容量机械硬盘(可选固态硬盘)。

       6.内存大小:支持SO-DIMM DDR3L 1600MHz,最大支持4GB内存。

       7.处理器:低功耗Intel Bay Trail-D J1900 2.0GHz~2.41GHz四核处理器。

       8.设计要求:无风扇嵌入式设计,整机保持良好的防尘性能。

       9.安装要求:支持嵌入式安装和VESA安装(100mm*100mm / 75mm*75mm)。

       10.环境要求:铝合金外壳,通过抗震和抗冲击测试,以及防尘测试。
