研为YPC-820在焊线机中的应用

2021/12/2 9:09:26 次浏览

系统概述

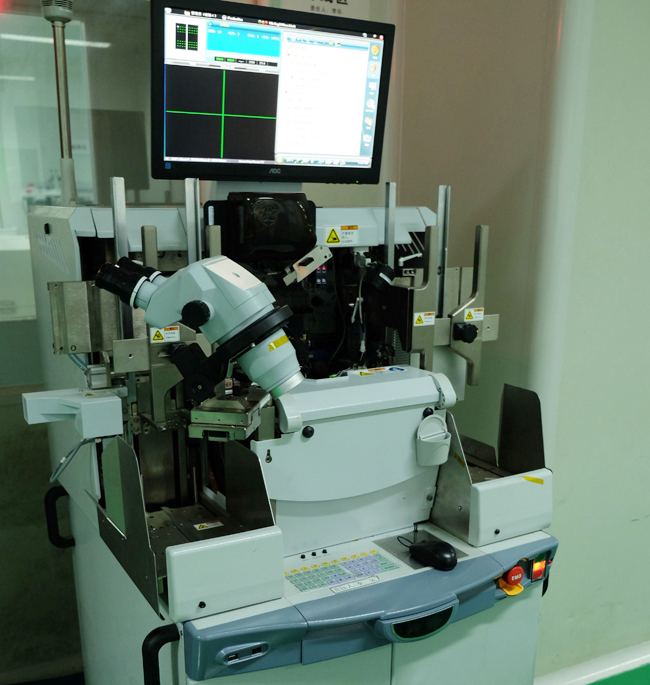

焊线机即超声波焊线机,是利用超声频率的机械振动能量,连接同种金属或异种金属的一种焊接方法。是一种由工控机机控制、运动控制、图像处理、网络通信、多个高难度XYZ平台等组成的光、机、电一体化设备,要求高响应、低振动、高效率、稳定的超声输出和打火系统、高精准的图像捕捉,焊接材料通过全自动上下料系统实现全自动循环焊接。主要应用于发光二极管(LED)、激光管、三极管、集成电路和一些特殊半导体器件的内引线焊接。

系统组成

焊线机系统构成主要包括工作控制台、焊头、图像采集、工控机、PLC等。

1、工作控制台主要用来承载物品,焊接基架的传送是单一的方向,自动送料前需要使用压片机对焊接基架进行固定。

2、焊头可以在X-Y-Z三个方向进行机械运动。焊头功能主要有移动、焊线和切线等。

3、通过机器视觉,检测并识别采集到的图像信息,工控机通过USB口或者网口接收图像并对图像进行处理,以得到晶片的准确位置。

4、工控机负责运动控制。焊头和工作控制台的工作流程由运动控制实现,机械运动由PLC完成,工控机通过串口与PLC相连,向PLC传输具体操作数据。

系统示意图

系统需求

焊线机由工控机、PLC实现工序操作。在工控机上设置参数并键入各种操作指令,参数及操作指令通过内部翻译后通过串口传输给PLC,PLC实施操作。工控机接收PLC在操作过程中的各种过程与状态参数并以图形和表格的形式予以显示,要求工控机能实时与PLC进行通讯,并实现高可靠性的焊接。同时,要求工控机可同时接入多个相机,可进行高效、快速的图像处理。要求工控机在负责的环境中可以长时间不间断正常工作,质量可靠、性能稳定,具备易于安装、维护简单的标准。

解决方案

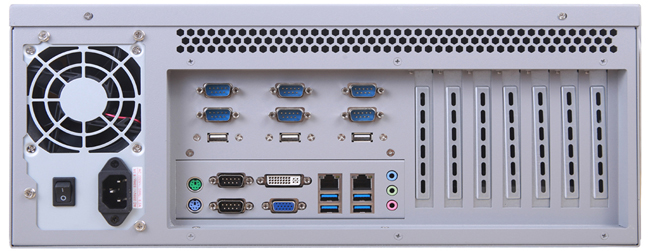

YPC-820内部采用大功率风扇直接对系统进行散热,具有良好通风散热性能;可以装配工业冗余电源或者工业ATX单电源。支持Intel®第3/4/6/7/8/9/10/11代 酷睿™i3/i5/i7&奔腾处理器&赛扬处理器,DDR3/DDR4内存,最大可支持128GB,具备多重运算能力。支持双显示/三显示,最高支持4K分辨率、多个USB支持高达10Gbps的数据传输、支持PCI、PCIE、mini PCIE、M.2等扩展。

产品特点:

1、YPC-820经过多种环境测试和功能测试,高稳定、高可靠,可在复杂环境下7*24小时正常运行。

2、根据客户实际应用所需,可选Intel®第2/3/4/6/7/8/9/10/11代 酷睿™i3/i5/i7&奔腾处理器&赛扬处理器,支持高速率数据传输和快速存储。

3、多COM口、多USB接口,支持RS232/RS422/RS485通讯,可满足不同USB摄像头拍摄要求。提供多个扩展插槽,可以扩展运动控制卡、数据采集卡视频卡和网卡等。

4、支持VGA/HDMI/DP等接口,支持异步同步多显功能,满足客户图像分析、处理的多样化需求。

研为工控机具备灵活的 I/O 接口、多重扩充解决方案、多样化安装方式以及根据客户需求提供定制化服务的特色,并保证长期稳定供货,实现与用户产品兼容性、成套性,确保超大限度帮助客户提升产品使用效率,可广泛应用于各工业现场中的自动化应用。
