研为YPC-820在X-RAY检测设备中的应用

2021/11/23 9:23:17 次浏览

系统概述

X-RAY检测设备是在高压电的作用下,X 射线发射管产生X射线经过测验样品(如 PCB板、SMT等),再依据样品材料自身密度与原子量的不同,对X射线有不同的吸收量而在显示器产生不同影像。

系统组成

X-RAY检测设备主要由X射线管、影像接收装置(相机)、机械结构、软件以及工控机等组成。影像接收装置能够捕捉到穿过样板的X射线并转换为能够呈现在运用者眼前的图画,如能够清晰的看到图画的BGA 焊点、瑕疵以及铸件的裂纹等缺点。机械结构决定X射线检测仪的丈量行程以及运用的便捷性等。软件可以增强成像图像、主动判定缺陷等等。工控机是控制中心,通过接收影像,用软件控制机械结构运动。

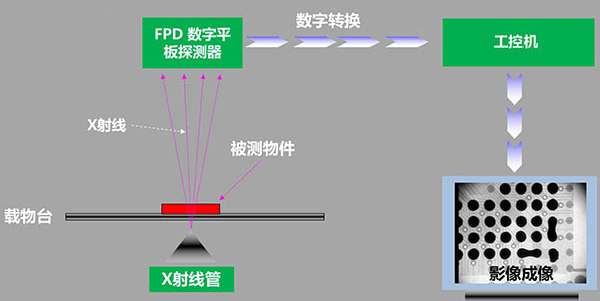

工作原理

X-RAY检测设备内部设置有探测器升降机构,位于相机的下方;设置有承载平台机构,下方设置有X RAY发射器升降机构(一侧为工控机)。工作中,通过高寿命大功率数字光管和高清平板探测器,工控机对X轴、Y轴、R轴、Z轴调节驱动,实现对指定区域的检测,达到能够清楚判断被测件状况。


系统需求

在X-RAY检测设备中,作为整个检测过程的“大脑”,工控机的配置应满足如下需求:

1、对多运动轴进行精确控制,所有动作、信号、硬件状态实时监测,并呈现在软件操作界面上。

2、极佳的图形处理能力,实时显示检测数据及判定结果,同时保存检测图像与原始图像。

3、可搭配多种操作系统,满足不同集成商部署软件要求

4、I/O接口丰富,可外接各类外设并支持弹性扩展

5、稳定可靠、易于维护

解决方案

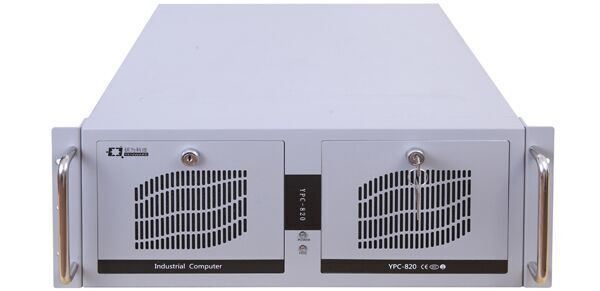

YPC-820内部系统结构采用大功率风扇直接对系统进行散热,具有良好通风散热性能;可以装配工业冗余电源或者工业ATX单电源,可保证系统长时间无故障运行。板载显卡、网口、M.2、USB3.0、COM、PCIE、PCI、SATA等资源,能够轻松连接各外接设备,完成对影像的采集、处理,实现图像汇总、控制和存储等功能。

产品特点:

1、YPC-820采用高强度金属钢板外壳,坚固耐用,经过严格的振动和冲击实验,可在复杂环境下正常运行。

2、搭配的工业主板全部采用工业级元器件,满足7*24小时运行要求。

3.可以搭配B75/H81/H110/H170/Q370/Q570等芯片组,支持Intel®第2/3/4/6/7/8/9/10/11代 酷睿™i3/i5/i7&奔腾处理器&赛扬处理器,满足客户各档CPU需求。

4、提供多个扩展插槽,可以扩展运动控制卡,数据采集卡和通讯卡,也包括高速的视频卡和网卡等。

5、支持VGA/HDMI/DP等接口,可多重满足客户的图像分析、处理需求。

研为工控机可提供不同的外形、处理器、存储和I/0配置,能够住在复杂工业环境下长时间不间断稳定工作,具备高性能、高集成、高扩展性以及长期供货的特点。十五年来,研为持续为客户提供高性价比的产品和技术服务,在工业自动化、机器视觉、自助终端等领域积累了丰富的经验和成功案例。
