工业平板电脑中4线阻与5线阻的差异

2016/12/2 10:38:00 次浏览

工业平板电脑的触摸屏可分为4线阻和5线阻。4线阻触摸屏是一块4层透明的复合薄膜屏，里层是有机玻璃构成的基层，最外层为经过硬化处理的塑料层，中间两层为金属导电层，在导电层之间有许多细小的透明隔离点把它们隔开。在操作工业平板电脑时，两导电层在触摸点处接触。触摸屏的两个金属导电层是工业平板电脑的工作面，在每个工作面的两端各涂有一条银胶，称为该工作面的一对电极，若在一个工作面的电极对上施加电压，则在该工作面上就会形成均匀连续的平行电压分布。

4线组的工业平板电脑对触摸介质没有太多限制，因此对工业环境具有很强的适应性，可轻松应对流质、食物及其他污染物，同时还拥有良好的稳定性和可靠性，以及轻便易组装和低成本等特点。同时，由于4线组工业平板电脑的触摸屏经常被触动，表面的屏幕容易被划伤，并且由于工业平板电脑内屏的物理特性，长时间使用后会出现工业平板电脑操作失灵的情况。

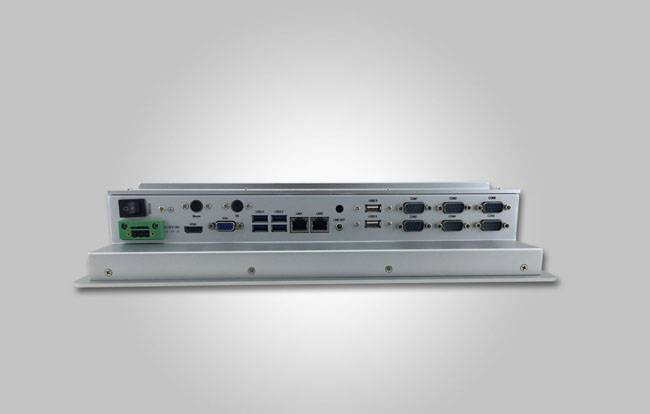

工业平板电脑

5线组触摸屏内层ITO四条引线，外层导体仅一条，整个工业平板电脑触摸屏的引线共有5条。工作原理是基层把两个方向的电压场通过精密电阻网络都加在玻璃的导电工作面上，即两个方向的电压场分时工作加在同一工作面上，而外层导电层仅仅当作纯导体。在操作工业平板电脑产生触摸后，分时检测内层ITO接触点X轴和Y轴电压值的方法测得触摸点的位置。

5线组可以通过精密电阻网络来校正内层ITO的线性问题，避免导电镀膜厚度不均而导致电压分布不均的问题。还可以通过电阻网络自动校正由于工艺过程造成A面线性失真问题，5线阻工业平板电脑被广泛应用到工业自动化、医疗、视觉系统等领域。

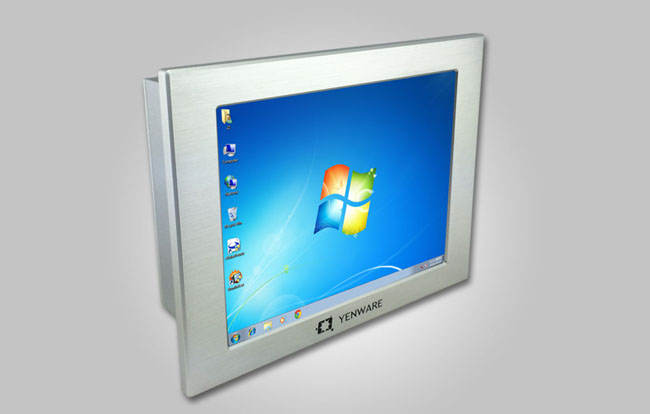

工业平板电脑
