工业平板电脑触摸屏的工作原理

2017/5/4 14:22:15 次浏览

工业平板电脑集成主机、显示器、触摸屏为一体，具备稳定性好、可靠性高、扩展性强等特点，广泛用于自助终端、医疗仪器、工业控制、自动化设备、电信、电力、网络、轨道交通等领域。目前工业平板电脑常用的触摸屏有电阻式触摸屏、电容式触摸屏、红外线触摸屏以及表面声波触摸屏。

工业平板电脑触摸屏的工作原理：

1、四线电阻屏

四线电阻屏在表面保护涂层和基层之间覆着两层透明电导层ITO，两层分别对应X、Y轴，两层之间用细微透明绝缘颗粒绝缘，当触摸工业平板电脑的屏幕时，产生的压力致使两导电层接通，由于电阻值的变化而得到触摸点的X、Y坐标。

2、五线电阻屏

五线电阻屏的基层之上覆有把X、Y两方向的电压场加在同一层的透明电导层ITO，最外层镍金导电层只用来作纯导体，当触摸工业平板电脑的屏幕时，分时检测内层ITO接触点X轴和Y轴电压值的方法测得触摸点的位置。内层ITO需四条引线，外层一条，共5根引线。

3、电容式触摸屏

电容式触摸屏由外而内分别是玻璃保护层、导电层、不导电的玻璃屏、导电层。最内的导电层为屏蔽层，电压连接到中间导电层四个角或四条边上，微小直流电散部在屏表面，形成均匀之电场，用手触工业平板电脑的屏幕时，人体作为耦合电容一极，电流从屏四角汇集形成耦合电容另一极，通过控制器计算电流传到碰触位置的相对距离得到触摸的坐标。

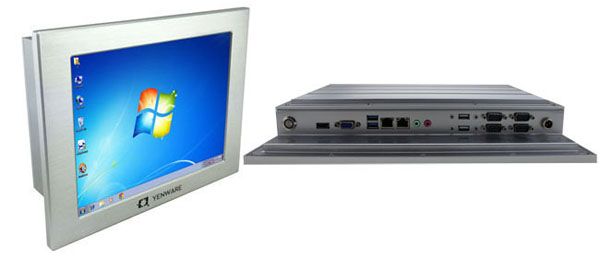

工业平板电脑

4、红外线触摸屏

红外触摸屏是利用X、Y方向上密布的红外线矩阵来检测并定位用户的触摸。红外触摸屏在显示器的前面安装一个电路板外框，电路板在屏幕四边排布红外发射管和红外接收管，一一对应形成横竖交叉的红外线矩阵。当触摸工业平板电脑的屏幕时，手指就会挡住经过该位置的横竖两条红外线，因而可以判断出触摸点在屏幕的位置。任何触摸物体都可改变触点上的红外线而实现触摸屏操作。

5、表面声波触摸屏

表面声波是超声波的一种，在介质(如玻璃或金属等刚性材料)表面浅层传播的机械能量波。通过楔形三角基座(根据表面波的波长严格设计)，可以做到定向、小角度的表面声波能量发射。

表面声波触摸屏的三个角分别粘贴着X、Y方向的发射和接收声波的换能器(由特殊陶瓷材料制成的，分为发射换能器和接收换能器。是把控制器通过触摸屏电缆送来的电信号转化为声波能和由反射条纹汇聚成的表面声波能变为电信号)，四个边刻着反射表面超声波的反射条纹。当手指或软性物体触摸工业平板电脑的屏幕，部分声波能量被吸收，于是改变了接收信号，经过控制器的处理得到触摸的X、Y坐标。
