研为PPC-1500E在水质在线监测系统中的应用

2020/6/5 9:26:57 次浏览

系统概述

水质在线监测系统是一套以在线自动分析仪器为核心,运用现代传感技术、自动测量技术、自动控制技术、计算机应用技术以及相关的专用分析软件和通信网络组成的一个综合性的在线自动监测体系。常规监测项目有水温、pH、溶解氧、电导率、浊度、氧化还原电位、流速和水位等。

系统组成

水质在线监测系统主要分为:采样单元、预处理单元、数据采集单元、分析单元、控制单元、数据处理单元。其中数据采集、控制、处理主要由PLC、工控机、数据采集模块等来实现,其分工如下:

(1)PLC控制整个在线监测系统的自动运行,并将数据传输到工控机。

(2)工控机接收数据,与数据采集传输模块协作完成采集、存储并传输仪表分析的数据。

(3)如有数据异常,工控机反馈给PLC, PLC做出相应的处理,如报警。

系统构架

水质在线自动监测系主要由监测子站、监测中心站、管理中心等构成。

1、监测子站

监测子站设有实验台,站内安装在线流量计、水质自动采样器、水质在线监测仪以及工控机控制系统。工控机控制系统能完成检测仪表输出信号的采集、数据处理、存储、显示、记录、统计、打印等功能;并通过无线通信系统与监测中心站进行实时数据传输。

2、监测中心站

负责接收监测子站传输的信息;负责对监测信息分类、筛选和综合分析;完成对数据的统计、运算、处理,能自动生成各种报表;具有存储、显示、记录、打印、统计等功能。

3、管理中心

主要对从监测中心站获得的监测信息进行析、调研,及时做出管理决策,增加管理力度。

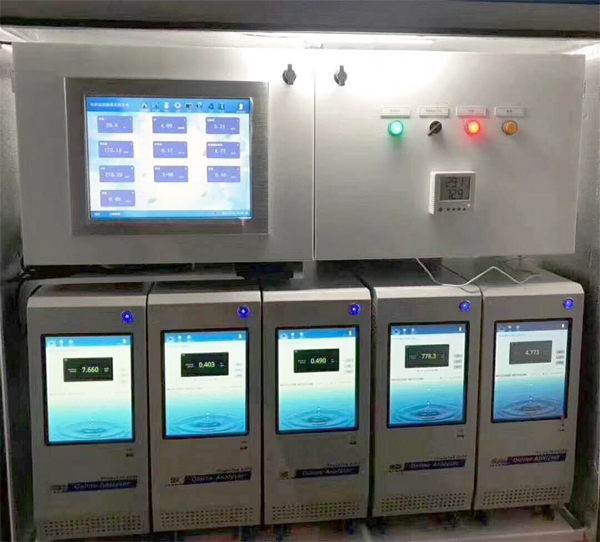

现场示意图

系统要求

水质在线监测系统需要全天候工作,且监测站分布范围广,使用环境复杂,要求工控机能长时间正常工作,有效降低人工维护、保养成本。要求工控机:

1、能在各类环境下轻松安装,使用、维护简单。

2、运算和数据处置能力强,照应时间短,实现运行状态的实时采集。

3、接口丰富,实现数据可靠传输及安全和备份功用。

4、坚固耐用,耐高低温、抗振、能宽温工作。

解决方案

PPC-1500E在系统中做为监测站点的上位机,通过RS232或RS485与下端各类仪器仪表通讯,把仪器仪表采集上来的数据保存在本地硬盘上,并根据设定的时间段内,或实时通过LAN口传输数据到监测中心,具有智能化、高采样分辨率、高通讯速率等特点。

产品特性:

1、15寸TFT LCD,电容/电阻屏

2、板载Intel®Bay Trail-D J1900 2.0GHz四核处理器

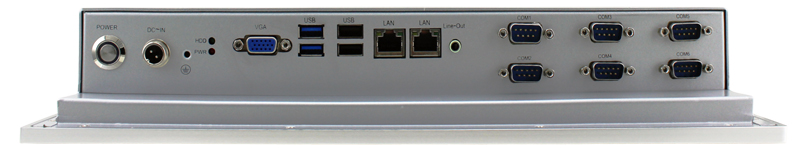

3、5个USB2.0接口、1个USB3.0接口、6个COM接口、1个VGA接口和2个千兆网口

4、板载mSATA、mimi PCIe,可扩展固态硬盘和WIFI/4G模块

5、前面板带USB接口,支持面板开机/复位功能

研为工业平板电脑采用无风扇设计,具备良好的密封性,能有效的隔绝灰尘,适合复杂环境下的户外监测站、无人职守场合使用。具备低功耗和宽电压输入特点,适合户外电源特性;具备音频输出口,可提供报警功能。集成多串口方案,可进行多路水质检测,帮助客户节省成本。

研为PPC系列产品已经过10年的市场考验,在高亮度、坚固性、散热性、安全性等方面拥有自主核心技术,可为水质在线检测系统提供高效、安全、可靠的解决方案。
